На момент начала разработки заказчик уже несколько лет выпускал металлические прицелы ночного видения на базе бюджетных ЭОП нулевого поколения. Для нового продукта стояла задача применения существенно более дорогих и качественных ЭОП 2-го и 3-го поколений.

Назначение прицела - гражданское применение (охота), но во внешнем виде должна присутствовать military стилистика. Был нужен технологичный легкий и недорогой в производстве прицел.

Дизайн нового продукта должен обосновывать высокую цену изделия. Задача состояла в том, чтобы визуально попасть в класс дорогих военных изделий. Связано это с тем, что продукт ориентирован на рынок северной Америки, где даже военное оружие доступно для покупки.




Решение

Прицел - это всегда технологически и конструктивно сложное изделие. Связано это с конструкцией, с жесткими условиями эксплуатации и высокими требованиями к стабильности характеристик в процессе эксплуатации:

* Прицел часто работает в суровых климатических условиях
* Корпус должен обеспечивать защиту от пыли и влаги
* Оптическая схема требует наполнения инертным газом для устранения возможности появления конденсата
* Корпус, оптические элементы и механические узлы должны выдерживать большие ударные нагрузки при стрельбе
* Высоки требования к стабильности работы в процессе эксплуатации: пристреленный прицел должен держать метку
* Органы управления должны находиться в точно найденных, удобных местах: работать приходится в темноте на ощупь, в том числе и на морозе в толстых рукавицах
* Прицел не должен издавать посторонних шумов при работе: для охоты важно не спугнуть зверя

Традиционно задача создания сложных и точных приборов подобного класса решается фрезерованием и последующей механической обработкой большого числа металлических деталей, которые далее собираются в узлы и агрегаты. С самого начала работ было совершенно очевидно, что если идти этим путем, то задача удешевления производства прицела не будет выполнена.

В отличие от традиционных откидных подпружиненных крышек, нами было предложено выполнить защитную крышку объектива из резины, которая на двух "ушах" отворачивается в сторону и обеспечивает тишину при открытии, так важную охотникам.

Органы управления эргономично расположены на корпусе прибора и легко доступны при стрельбе. Фонарь инфракрасной подсветки герметичен и может быть легко снят с прицела. Для перемещения внутренних линз объектива разработан механизм внутренней фокусировки. Такая конструкция призвана обеспечить стабильность положения линз и фокусировки при стрельбе. В батарейный отсек прицела может быть помещена как одна батарея CR123 3V, так и одна AA 1,5V, что обеспечивает универсальность питания для Европы и Америки.

В созданное изделие вложено много труда дизайнеров, которого не видно снаружи, но благодаря которому удалось привнести удобство и эргономичность в процесс работы с прицелом. Это удобство сборки, технологичность в производстве, надежность механических узлов. Черный цвет, фланцевые крепления торцевых частей, множество механических регулировок обеспечили сходство с дорогими военными прицелами. Продукт выходит на рынок США и Европы в 2008 году. Уже успешно проведены различные полевые и стендовые испытания, в которых прибор проявил свои сильные стороны. Выбор пластика в качестве основного материала прицела доказал свою состоятельность.

Благодаря дизайнерскому решению, удалось достичь главного - сделать прицел одновременно сложным внешне и простым в производстве.

Преимущества

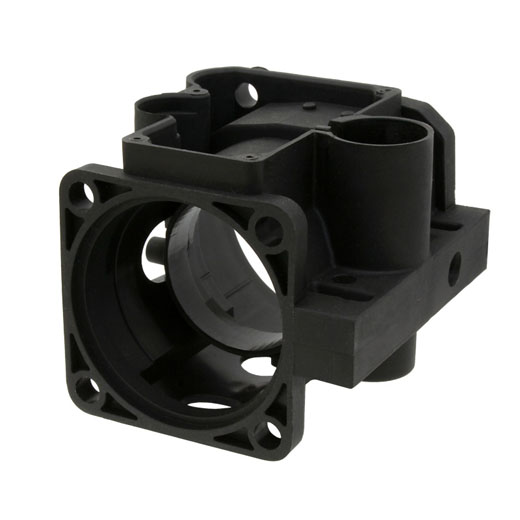

* Практически полностью пластиковый прицел, использующий все преимущества материала
* Ударопрочный, влагозащищенный, герметичный, газонаполненный корпус
* Механизм внутренней фокусировки объектива
* Агрессивный military внешний вид
* Имидж продукта соответствует ожиданиям потребителей
* Цена корпуса на порядки меньше традиционных металлических корпусов
* Небольшой вес прибора
* Отсутствие аналогов на момент начала разработки

Награды и отзывы
Прицел успешно выдержал различные полевые и стендовые испытания, а также получил положительные отзывы экспертов на специализированных выставках.
Недавно появился положительный отзыв в статье журнала "Ружье", N1 за 2008 год.

Команда
Дольников Олег - руководство проектом, дизайн, конструкция
Фадевич Юрий - конструирование, твердотельное моделирование
Тиханович Стоян - технологическая экспертиза

Средства и технологии разработки
Компас, Pro Engineer
SLA прототипирование
