25 марта 2009 года в Нижегородском архитектурно-строительном университете (ННГАСУ) состоялась защита дипломных проектов кафедры Дизайна по специальности «промышленный дизайн».

Проект: Электромобиль для гипермаркета Profit
Автор: Меделец Никита,
Оценка: Отлично
Руководитель: Жаворонков С. Н.
Трансформируемый электромобиль, предназначенный для передвижения потребителя внутри комплекса гипермаркета с целью поиска и перевозки товаров.









Cигнальные светодиоды расположены на ободе орбитальных колеc

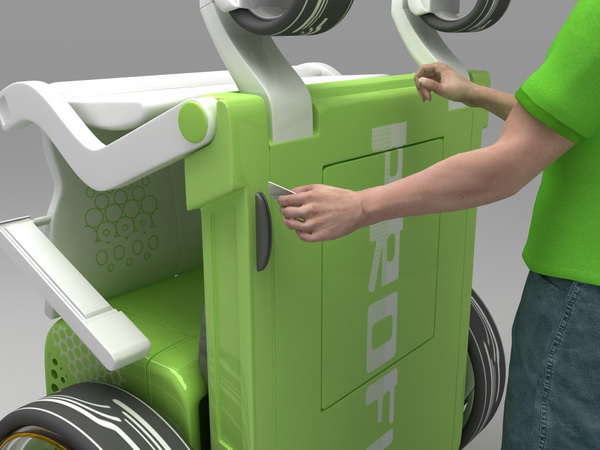

Активация электромобиля карточкой



Для удобства извлечения товаров предусмотрен пневмомеханизм, опрокидывающий корзину



Эргономическая схема:



Макет



Profit — электромобиль-трансформер для гипермаркетов — призван значительно облегчить людям покупку больших объемов товаров. Он активируется с помощью обычной карты покупателя, имеет компактные размеры, удобный и понятный интерфейс управления, с которым справится каждый. Непосредственно на его борту есть устройство для считывания штрих-кода с товаров, что ускорит процесс покупки. В качестве силовых установок, приводящих электромобиль в движение, используется компактные и практически бесшумные в работе электродвигатели, которые абсолютно экологически безопасны. Центр тяжести транспортного средства максимально смещён к земле, что повышает его устойчивость. Радиус действия электромобиля в пределах гипермаркета таков, что заряда аккумуляторных батарей хватает на полный рабочий день максимальной эксплуатации. Зарядка батарей производится в ночное время от электросети 220В.

Технические характеристики:
• Длина, мм 1800
• Ширина, мм 1350
• Ширина в сложенном виде, мм 815
• Высота, мм 1225
• Высота в сложенном виде, мм 1580
• Размерность колес передних, мм 1 73/40-610
• Размерность колес задних, мм 52/24-149
• База, мм 1186
• Колея передняя, мм 1200
• Колея задняя, мм 660 • Клиренс, мм 85
• Тип двигателя электрический
• Расположение двигателя спереди/платформа
• Аккумуляторы A123/Ni-Ion
• Мощность двигателя кВт/л.с. 5/6,8
• Крутящий момент, Нм 1000
• Тип редуктора двухступенчатый цилиндрический
• Максимальная скорость, км/ч 10-15
• Пассажировместимость 3
• Максимальный объем для товаров, л 360
• Масса пустая, кг 30
• Масса снаряженная, кг 130
• Масса полезной нагрузки, кг 200

Проект: аппарат горный спортивный «Сирин»
Автор: Евгений Харьковский
Оценка: Отлично
Руководитель: Жаворонков С.Н.

«Сирин» — аппарат для экстремальных горных спусков. Его конструкция дает спортсмену возможность и скольжения по снежно-ледовым склонам, и кратковременного планирующего полета. Основной задачей проекта стало рациональное совмещение в одном изделии эксплуатационных возможностей сверхлегких летательных аппаратов с возможностями легких безмоторных средств наземного транспорта, рассчитанных на использование в условиях гор. По аэродинамической компоновочной схеме «Сирин» представляет собой моноплан с низко расположенным крылом и фюзеляжем типа «полумонокок». Основной несущий элемент — крыло.

Технические характеристики:
• Габариты 2100х1420х3500 мм (ДхШхВ)
• Масса пустого 50 кг
• Масса снаряженного 70 кг
• Максимальная нагрузка 110 кг
• Диапазон углов наклона колес 45°
• Заданный угол атаки 10°
• Взлетный угол атаки 13°
• Размах крыла 1,5 м
• Площадь крыла 3,2 кв.м

Разработка объемов изделия проводилась в специализированной программе, интегрированной в современные технологические процессы. Абсолютно все поверхности, линии стыков и завершений отработаны и продиагностированы. Математическая модель технологически готова к производственной реализации, что было подтверждено специалистами компании ООО «Нижегородский Центр Креативных Технологий».











Отважный экстремал, облаченный в защитный костюм

Проект: дорожный каток Rammer
Автор: Дмитрий Быков
Оценка: Отлично
Руководитель: Савин Н.С.

Дорожный каток с нестандартной компоновкой, предназначенный для дорожно-ремонтных работ тротуаров.







Макет

Состав дипломной комиссии ННГАСУ 2009:

1. Михайлов С. М. Председатель комиссии. Вице президент Союза Дизайнеров России. Профессор Казанского Государственного Архитектурно-строительного универститета.
2. Шаповал А. В. Доцент. Заведующий кафедрой «Дизайн» Нижегородского Государственного Архитектурно-строительного университета.
3. Фролов О. П. Профессор. Лауреат премии президента РФ в области дизайна.
4. Поднебеснов С. А. Председатель нижегородского отделения Союза Дизайнеров России. Директор нижегородского регионального центра развития дизайна.
5. Хлутчин И. В. Председатель регионального Союза Дизайнеров. Руководитель фирмы «Пром. Графика».
6. Торшаков Б. А. Главный дизайнер «Гипро Газ Центра»
7. Цветков А. В. Декан института архитектуры и градостроительства Нижегородского Государственно архитектурно-строительного университета.

Обзор дипломных проектов подготовлен по материалам, присланным Алексеем Ваняшиным специально для Designet.ru.

Вот, что пишет сам Алексей: «Я посетил эту защиту и собрал столь ценный фотоматериал, можно сказать, по счастливой случайности. В статье особое внимание уделено двум, на мой взгляд, наиболее интересным проектам. Информация о о них собрана от самих дипломников. Спасибо Жене Харьковскому за помощь в сборе материала».
